講解電風扇多用雙向可控硅控制器線路圖原理

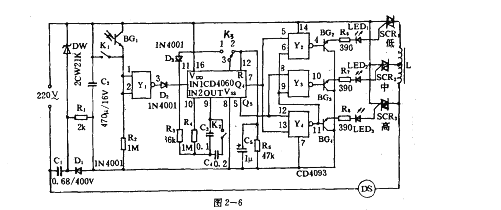

圖2—6所示的多用控制器具有手動調速，光控調速，模擬自然風，定時關閉等功能。

當CD4060構成的振蕩器經Q4、Q5輸出脈沖，經Y2～Y4輸出低電平時，對應的BG2～BG4導通，k㈣SCR雙向可控硅導通，電風扇運轉。K1和BG1用作手控或光控。K3是定時控制開關。K2是用來改變振蕩頻率的開關。K2斷開時振蕩頻率較高，閉合時頻率較低。
