單向可控硅五檔觸摸調光開關

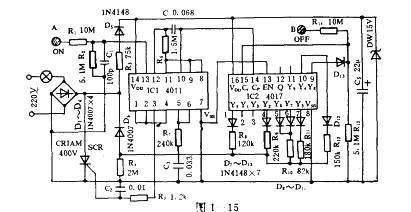

采兩片通用數字電路做成有五檔調光的開關(如圖l~15所示)。當手觸及A極片時.
ICl產生振蕩脈沖并輸入IC2進行計數,使Y1~Y8依次輸出高電平。當Y8出現高電平時,此高電平經D13加到C,端使IC2清零,完成一次循環。Y1-Y7的輸出經不同電阻使SCR可控硅導通角改變.于是得到五檔亮度調節。IC2輸出信號經ICl另外兩個與非門放大后觸發SCR單向可控硅。手觸及B極時,人體感應信號商接輸入IC2的C,端使IC2清零復位關滅電燈。
