電風扇和家用電器雙向可控硅多功能電子控制器

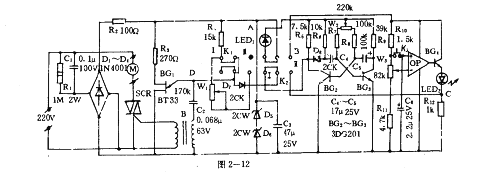

多功能電子控制器電路如圖2—12所示。可控硅本控制器具有全電子無級調速，模擬自然風，4小時定時等功能。適用電風扇等家用電器的控制。

市電經降壓整流濾波后獲得18～20V直流電源，K1、K2置于Ⅱ時，BG1振蕩，頻率約在35一-1500Hz的脈沖經B觸發SCR可控硅導通。其導通角可以調整W1來改變達到調速目的，運算放大器OP與C6,W3等組成定時電路。按下K3時OP正向飽和，BG4導通，LED亮，C點高電位。松開K2后，C6通過OF放電，隨后OP翻轉為負向飽和，BGa截止，C點低電位。C2通過D7、R12放電使BG1，停振，SCR可控硅關斷，定時結束。調W3可改變OP的“一”端電位，設定定時時間。

當K1K2置于I時，BG2、BG3。等構成多諧振蕩器工作，頻率低于1Hz；于B點輸出矩形脈沖控制BG，的振蕩與否，使SCR可控硅時通時斷，可使電風扇模擬自然風。
