可控硅觸發電流溫度特性及其最佳選擇

（I L ）。

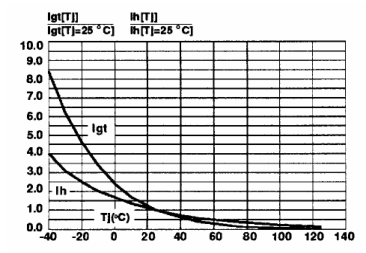

生產廠家一般給出的結溫 Tj 在-40℃～120℃，如圖 2 所示的早期微觸發產品的觸發電流及維持電流的溫度特性曲線。

從圖中可以看出 HXW早期微觸發產品的溫度特性其實是較差的，其中 I GT (80 ℃)/I GT (25 ℃)=0.15  ，I GT (-40 ℃)/I GT (25 ℃)=8.5 。所以，目前大多數客戶實際控制的使用溫度（殼溫）范圍一般在-20℃～80℃，對于觸發電流的要求是：
I GT (80 ℃)/I GT (25 ℃) ≥0.3  以及 I GT (-20 ℃)/I GT (25 ℃) ≤4.5正是因?yàn)榭煽毓璧臏囟忍匦圆睿拗屏耸褂谜呤褂每煽毓璧臏囟?/span>范圍，同時也限制了選擇可控硅觸發電流的范圍。因此，一般客戶選擇觸發電流中間范圍的 30-60uA 以適應高低溫環境變化的應用要求。

東莞市環昕微實業有限公司對國內外摩托車車用電子技術趨勢和摩托車用電器裝備制造廠商的相關電子元器件需求進行了深入而廣泛的調查，針對未來技術趨勢及多數整機廠和電裝廠的共性需求，通過自主創新的技術，投入大量的精力潛心研究，終于研制出新一代微觸發單向可

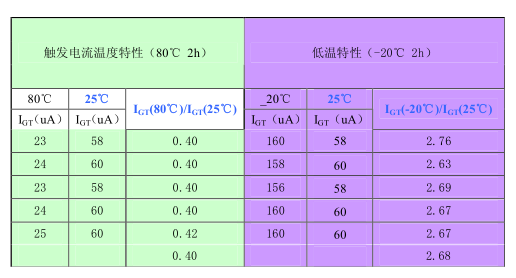

控硅，這項新技術的實現，克服了目前市場上的微觸發單向可控硅溫度特性差、I GT 離散性大、開關速度低、V TM 大的弱點，有效提升了可控硅的性能，尤其是觸發電流溫度特性的低溫（-20℃）特性大大得到改善，表 1 所示環昕微可控硅觸發電流在高溫（80℃）和低溫（-20℃）的溫度變化的實驗數據。

其中，高低溫和常溫下的比值分別達到：
I GT (80 ℃)/I GT (25 ℃) ≥0.4 和 和 I GT (-20 ℃)/I GT (25 ℃) ≤2.8

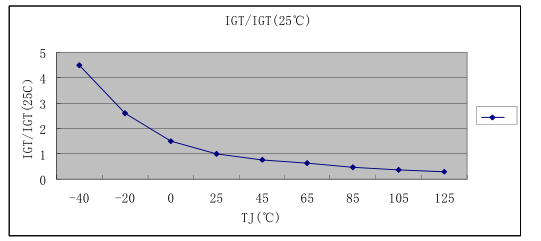

圖3展示了環昕微可控硅觸發電流溫度曲線，優良的溫度特性擴展了可控硅的使用溫度范圍，而且擴展了用戶選擇可控硅觸發電流使用范圍，用戶不必限制于30uA-60uA使用范圍,可以選擇更寬的20uA-120uA 范圍同樣可以滿足應用要求。對于微觸發可控硅，采用觸發電流60uA-120uA之間的產品，在電子噪聲充斥的環境中，可控硅仍然能夠可靠地工作，這是目前觸發電流的最佳選擇范圍，因?yàn)樗?/span>避免因觸發電流在高溫下變小，噪聲電流大于觸發電流或陽極至陰極的漏電大于觸發電流而導通，造成誤觸發，同時在低溫時因觸發電流變化不大也能確保可控硅容易觸發導通。因此飛利浦公司將“ 在設計可控硅觸發電路時，只要有可能，盡量采用觸發電流大的產品，但同” 時必須考慮可能遇到的最低溫度”列為可控硅成功應用的十條黃金規則之一推薦給用戶。
