可控硅用在自動變換十擋風速控制器線路圖信息

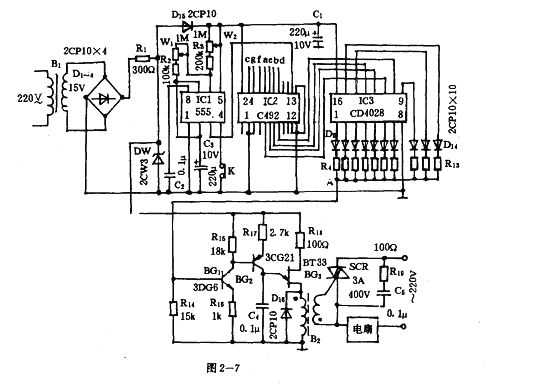

圖2—7包括時鐘信號產生電路，計數電路，譯碼電路，同步移相電路，可控硅控制電路和電源電路等。

在圖2-7所示的電路中，降壓整流穩壓后得到約lOV直流電壓。ICl(555)等組成無穩

態多諧振蕩器。其振蕩頻率由R2、R3、W1、W2和C3決定。調節W1、W2可改變振蕩頻率和占空比。它產生的方波輸入十進制同步計數器IC2的CP端(14腳)。IC2產生的A、B、C、D四位二進制碼加到十進制譯碼器IC3的輸入端，IC3的輸出端Qo、Q1，……Q8、Q9隨CP的加入依次呈高電平。IC3的輸出經過BG1、BG2、BG3組成的移相網絡去控制SCR可控硅的導通角，從而控制電機的轉速。
