雙向可控硅怎樣使用在無級調速模擬陣風控制器

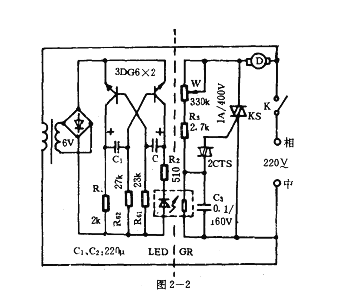

圖2-2虛線右邊電路，GR用2KΩ電阻代替便是常規的調速電路。虛線左邊是多諧振蕩器。用LED與GR組成光電耦合器。接通電源，多諧振蕩器產生振蕩。振蕩電流經發光二極管LED，LED間歇發光，使GR的阻值也時大時小，于是雙向可控硅KS發生間歇通電。風扇就發出陣陣涼風。
