如何判斷雙向可控硅工作在哪幾象限？

雙向可控硅有四個工作象限，在實際工作時只有兩個象限組合成一個完整的工作周期。組合如下：Ⅰ-Ⅲ、Ⅱ-Ⅲ、Ⅰ-Ⅳ，沒有Ⅰ-Ⅱ 、Ⅱ-Ⅳ、Ⅲ-Ⅳ組合
同時根據G-T1和T2-T1的極性來判別工作象限。
一般門極外接的電路是（1）RC+DB3此時雙向可控硅工作在Ⅰ-Ⅲ象限；（2）光電耦合器，此時雙向可控硅工作在Ⅰ-Ⅲ象限，特點：觸發信號的極性隨著主回路的交流電過零在變化。
一般門極外接的是多腳集成塊（或再串小信號管），此時可控硅工作在Ⅰ-Ⅳ象限或者Ⅱ-Ⅲ象限，特點：觸發信號的極性不跟隨主回路的交流電過零而變化。
由于雙向可控硅自身特點，在應用時盡量避開Ⅳ象限。如果工作沒有Ⅳ象限，我們可以推薦客戶選用免緩沖三象限系列的雙向可控硅。

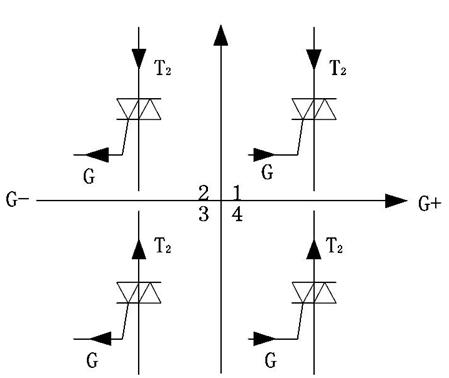

雙向可控硅象限分布圖和說明：

第一象限：T1(-) T2(+)，G相對T1為(+)

第二象限：T1(-) T2(+)，G相對T1為(-)

第三象限：T1(+) T2(-)，G相對T1為(-)

第四象限：T1(+) T2(-)，G相對T1為(+)
