雙向可控硅IH維持電流應用選擇詳細說明
維持電流（IH）：在室溫及門極斷路時，晶閘管被觸發導通后，從較大的通態電流下降到維持通態所必須的最小通態電流
介紹
本說明的目的是讓雙向可控硅或晶閘管的用戶熟悉實體電流參數IH，也稱為保持電流參數。一些典型的例子說明了這個參數的重要性。然后是描述給出了如何測量它及其隨使用條件和變化的變化組件的靈敏度。本應用筆記僅討論了雙向可控硅;但是，這些概念也是有效的可控硅。
定義

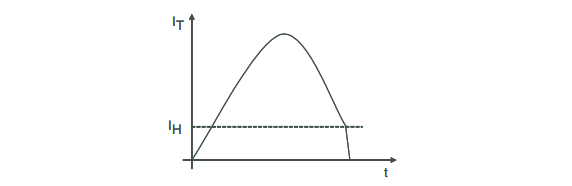

為了使機電繼電器保持接通，必須具有最小電流在其線圈中循環。如果電流過低，繼電器將關閉。相同在雙向可控硅中可以觀察到現象。保持雙向可控硅的最小電流導電被稱為實體或保持電流，IH。 （見圖1）。下面的圖1顯示了應用于的保持電流和柵極電流脈沖IG基本的雙向可控硅電路。在雙向可控硅打開后，當前的IT流過它。當時雙向可控硅電流低于雙向可控硅阻斷的保持電流，需要另一個電流門脈沖再次打開之前。
圖1：
應用實例
以下應用示例突出了保持電流的重要性。
示例1：調光器

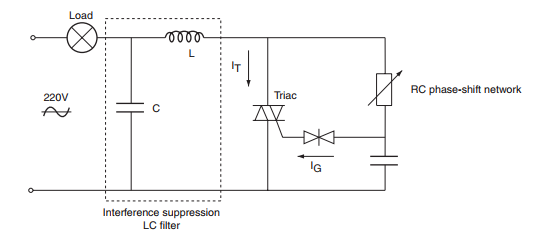

圖2.帶干擾抑制濾波器的調光器（線圈和電容器）

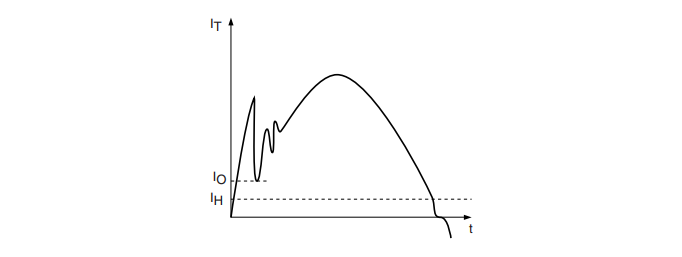

調光器TRIAC中的電流、
圖3：
在圖2的調光器電路中，干擾抑制濾波器可以產生振蕩。如果這些振蕩期間的最小電流高于保持電流，即，如果IO> IH在圖3中，雙向可控硅保持打開狀態。 但如果IO低于IH，雙向可控硅將會是受阻。如果線圈是不正確的類型或質量差，則振蕩是可能的阻尼不足，雙向可控硅電流低于保持電流。 這導致了不合時宜地阻止了雙向可控硅。 但是，它在下一個柵極電流脈沖時再次導通;但是振蕩再次阻止了連續傳導并且燈閃爍。 因此，這是被稱為閃爍效應。如何防止閃爍效應通過使用適當?shù)母蓴_抑制濾波器可以防止閃爍效應它不會產生大的振蕩，然后通過選擇較低的雙向可控硅持有電流。
例2：電機控制（1）
圖4.通過雙向可控硅控制小型電動機
設計人員希望通過a控制小型高阻抗電機（例如2500Ω）雙向可控硅。他獲得了零件和操作手冊并進行了一些測試。該基于圖4中的電路，電路首先按預期運行。但是，一年之后生產中，制造商抱怨電機的扭矩低，并歸咎于雙向可控硅。發生了什么？該電路設計有一種雙向可控硅，其最大額定保持電流IH是50毫安。但用于測試的雙向可控硅并非最壞情況，它們更多敏感，IH + = 13 mA，IH- = 8 mA。設計師根據他們的選擇結果。交付一年后，組件制造商繼續提供部件符合規范，但比以前靈敏度低，事實上現在IH + = 40 mA和通常，IH- = 20mA。利用這些不同的值，傳導時間減小，不對稱性更大
如圖5所示，由此產生的直流分量導致電動機逐漸變化失去扭矩。為了防止這種困難，在設計電路時必須考慮到這一點使用的樣本的典型值，但是組件指定的最壞情況值制造商。
圖5. 雙向可控硅兩端的電壓和電機控制的電流
例3：電機控制（2）
這次，設計人員選擇具有較低最大指定保持電流IH的雙向可控硅。小型高阻抗電機（圖4）似乎運行沒有問題。 然而，電動機用于安裝在室外設備上。 它安裝在夏天和效果很好。 但是在冬天，會發生上述故障。
發生了什么事？
設計人員研究了他的電路在25°C的環境溫度下的操作。 但是保持電流與溫度成反比。 因此，隨著溫度的降低，保持電流增加并且發生實施例2中描述的現象。同樣，必須考慮溫度對設備參數的影響用于必須在極端溫度下工作的電路。 使用它是不夠的環境溫度為25°C時給出的值。
持有當前 - 細節
前一章中的三個例子說明了保持電流的重要性參數以及如果不及早考慮它可能導致的不同問題在設計周期中的階段。如果器件要保持導通狀態，則必須使用它所在的電路
用于確保足夠高的工作電流。在我們的數據表中，對于所有類型的雙向可控硅，保持電流IH被指定為a
最大值。 然后，必須進行校正以補償溫度變化。
測量保持電流
在圖6中，按鈕R用于觸發TRIAC。導通電流IT的值是設置為遠高于鎖存電流IL。增加電阻R會導致電阻
目前的IT減少。保持電流IH的值是恰好在之前的IT值TRIAC被封鎖。始終在門未連接的情況下測量保持電流，即斷開連接來自觸發電路而沒有偏差。然而，敏感的SCR，即具有門的那些觸發電流IGT為200μA或更低，用連接在其間的1kΩ電阻測量門和陰極。為了獲得可重復的結果，應適當打開TRIAC。以下指南必須適用。
●當前IT的初始值必須大于之前鎖存電流IL的五倍測試可以開始了。
●如果通過脈沖測量保持電流（例如，通過自動測試儀），則在開始測試之前，TRIAC應導通至少500μs。

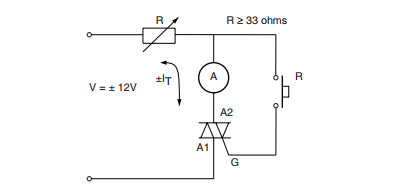

圖6.用于測量保持電流IH的電路
例：
BTA / BTB12-600C：IL（QI-QIII和QIV）= 40 mA，所以選擇IT = 500 mA，IH最大值= 25 mA
對于雙向可控硅，IH有兩個值; 當電極A2相對于電極為正時，IH +A1和IH-，當電極A2相對于電極A1為負時。 在里面文檔只為兩個象限給出了一個最大值。 這個值總是如此更高的價值。
根據生產批次，保持電流可以變化。 但是，分散
始終保持低于數據表中指定的限制。 為了更好的觀點，這里是一些數字：
●靈敏的TRIAC：IGT（QI）：5 mA（TW型），2 mA <IH <8 mA（額定IH最大值：10 mA）
●標準TRIAC：IGT（QI）：50 mA（B型），8 mA <IH <40 mA（規定IH最大值：50
嘛）
數據表中未指定IH參數的最小值。
保持電流的變化
IH與器件靈敏度和方向的典型變化換

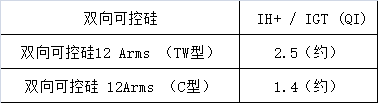

保持電流IH與柵極點火電流IGT有關，如表1所示。
例：
BTA / BTB12-600TW：如果IGT（QI）= 1.5mA，則IH + = 3.8mA。
BTA / BTB12-600C：如果IGT（QI）= 10mA，則IH + = 14mA。
在TRIAC（與晶閘管相對）的情況下，重要的是要注意電流IH（電極相對于A1）的A2負值可以高于或低于IH +額定電流和器件技術。

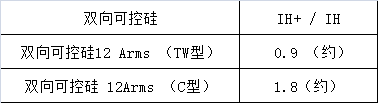

表2.敏感和標準TRIAC的IH +和IH-之比
例如：
BTA / BTB06-600TW：如果IH + = 4.3mA，則IH- = 4.8mA。
BTA / BTB12-600C：如果IH + = 15mA，則IH- = 8.3mA。
IH隨結溫變化

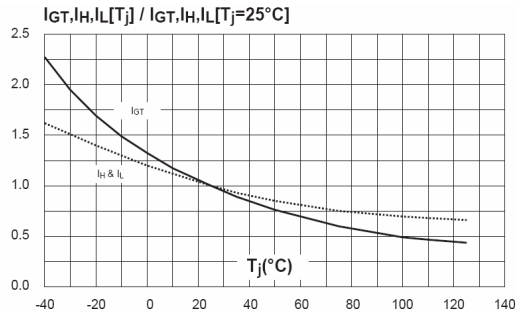

保持電流在物理上與點火電流IGT相關。 這兩個參數各不相同
結溫如圖7所示。
例：
結合特點

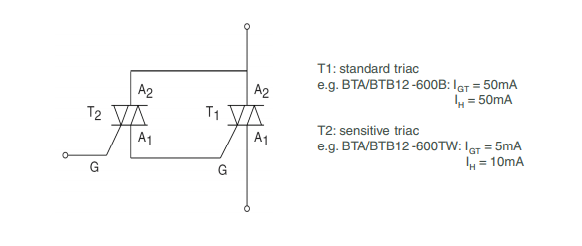

我們已經看到越敏感雙向可控硅（IG越低），其值越低持有電流，IH?，F(xiàn)在，在某些應用中，具有高保持電流IH（或IL）的敏感TRIAC可能是需要。 在這種情況下，兩個TRIAC，一個敏感的和一個標準的，連接成一個可以使用“Darlington”對，如圖9所示。組件很敏感但有一個更高的保持電流。
結論
晶閘管或雙向可控硅的選擇不僅取決于電壓，額定電流和敏感性。 必須考慮其他參數以確?？煽啃?。保持或?qū)嶓w電流IH在許多電路中起著重要作用。 的價值
此參數因：
●制造時的特性分散
●溫度

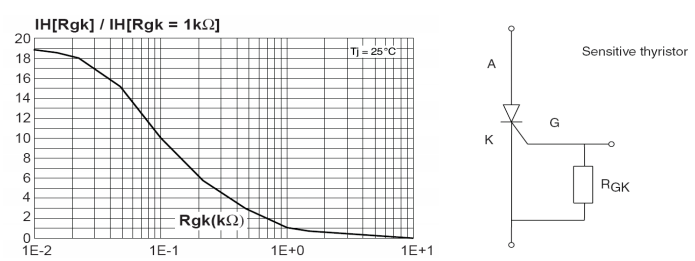

●控制電路（在敏感晶閘管的情況下）
●電流方向。
考慮到這些因素，設計師可以獲得滿意的操作工業現實生活中的電路。
∷
