對于電機用恒定轉矩控制器原理圖分析

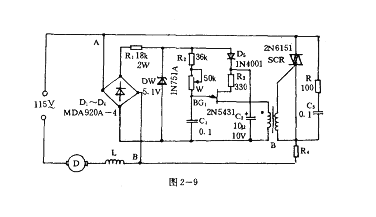

圖2—9所示電路可使電機轉速降至最大轉速的三分之一時，仍可獲得良好的轉矩。本電路最適用于負載變動大的電機使用。例如電鉆、電鋸等。

該電路由橋式整流電路、單結晶體管移相脈沖發生電路、可控硅控制電路以及反饋電路等組成。其最突出的就是反饋電路由R4構成。當轉速降低時，R4的反饋作用使電機轉矩不變。R4的阻值按下式選?。篟4=1/2，I是電機額定電流的有效值。
